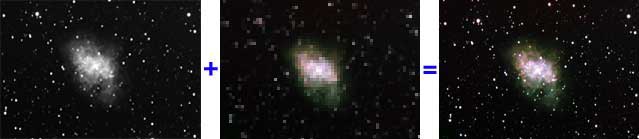

Das Prinzip der Erstellung eines "Echtfarbbildes" mit Hilfe der monochromen
CCD-Kamera in Verbindung mit R/G/B-Farbfiltern:

langbelichtetes oder
 addiertes "L-Bild" mit
 gutem S/R-Verhältnis
3-Farb-Komposit -
erstellt aus je einem
 R/G/B - binning - Auszug durch geeignete Filter
ergibt hochauflösendes
 Farb-CCD-Bild



Das Beispiel oben habe ich wie folgt erstellt:

Als "L-Bild" verwendete ich eine Aufnahme von M1, die ich drei Monate zuvor geschossen hatte.

Ich brachte meinen Filterschieber an der Rückseite des C8-Tubus an und erstellte je eine rot-, eine grün- und eine blau-Aufnahme mit dem Belichtungsverhältnis 1 : 1,14 : 2,87 - wobei ich bei den Aufnahmen den binning-Modus verwendete.

Mittlerweile bleibt meine CCD-Kamera fest in der Kombination C8-Tubus/f6.3Reducer/Off-Axis-Guider/Filterschieber/CCD-Kamera verbunden. Der große Vorteil hierbei ist, daß die Bilder nahezu deckungsgleich erstellt werden können.

Nachdem - hoffentlich gelungene Einzelbilder erstellt wurden - geht es an die Bildverarbeitung.

Glücklich schätzen dürfen sich alle die, die Photoshop ihr Eigen nennen können, denn hiermit kann man die beiden Bilder - nämlich das langbelichtete "L-Bild" mit dem R/G/B-Komposit - mittels der "Ebenen-Transformieren-Methode" zur Deckung bringen und zusammenfügen - einen Bericht hierzu gibt es hier:

Quadcolor Composite Assembly by Robert J. Dalby

Doch auch Astroart ist mittlerweile in der Lage LRGB-Komposits zu verarbeiten. Die Tücke liegt hier erschwerend darin, daß die gemachten Bilder leider nie Pixelgenau deckungsgleich sind, sodaß man sie mit den Funktionen:

Image > Rotate

und

Image > Shift

zur Deckung bringen muss, nachdem man die "gebinnten" R/G/B-Bilder mit

Image > Resize

auf die selbe Größe gebracht hat, wie das "ungebinnte" L-Bild.

danach benutzt man die Funktion:

Tools > Trichromy

um die vier einzelnen Bilder zu einem Farbkomposit zu vereinen.
Hierbei wird man feststellen, daß man die einzelnen Bilder sicher noch mehrfach w.o. beschrieben nachjustieren muß, bis das Endergebnis überzeugend ist.

Ein Beispiel von Messier 1 und andere gibt´s hier:
